【WJ11H锻钢波纹管截止阀】产品介绍
         WJ11H锻钢波纹管截止阀主要用来接通或截断管路中的介质，一般不用于调节流量，可广泛用于自来水、污水、建筑、石油、化工、食品、纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
【WJ11H锻钢波纹管截止阀】结构特点
        锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
【WJ11H锻钢波纹管截止阀】标准规范
        设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
        结构长度标准：GB/T 12221-2005
        连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
        压力温度等级：GB/T 12224-2005
        试验检验标准：GB/T 13927-2008、APl598

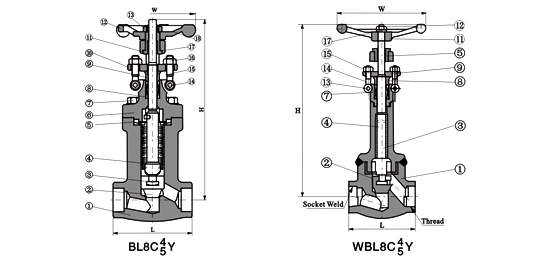

【WJ11H锻钢波纹管截止阀】零件材料

序号	零件 名称	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304L	A182F316L
1	阀体	A105	A182F22	A182F304L	A182F316L
2	阀瓣	A276420	A276304	A276304L	A276316L
3	阀杆	A182F6	A182F304	A182F304L	A182F316L
4	波纹管	SS
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A182F22	A182F304L	A182F316L
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	填料	柔性石墨		PTFE
9	填料压套	A276420		A182F304
10	填料压板	A216WCB		A351CF8
11	阀杆螺母	A276420
12	手轮	A197
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	销钉	A276420		A182F304
15	活节螺栓	A193B7	A193B16	A193B8	A193B8M
16	螺母	A1942H	A1944	A1948	A1948M
17	垫圈	SS
18	铭牌	SS
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

          注意：客户需求的其他材质也可采用，密封面材料配对客户指定内件代号决定，CS=碳钢，AS=合金钢，S=不锈钢
【WJ11H锻钢波纹管截止阀】连接尺寸

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H开		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
