【HH44X微阻缓闭止回阀】产品概述
        HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
【HH44X微阻缓闭止回阀】零件材料

零件名称	阀体/阀盖	阀 瓣	阀 轴
材料	灰铸铁/铸钢	橡胶组合件	不锈钢

【HH44X微阻缓闭止回阀】技术参数

公称压力 PN(MPa)	试验压力Ps(MPa)		最高工作 压力(MPa)	工作温度	适用介质
	壳体	密封
1.0	1.5	1.1	1.0	≤80℃根据 用户要求可 达200℃	水、弱腐 蚀性介质
1.6	1.76	1.76	1.6
2.5	2.5	2.75	2.5

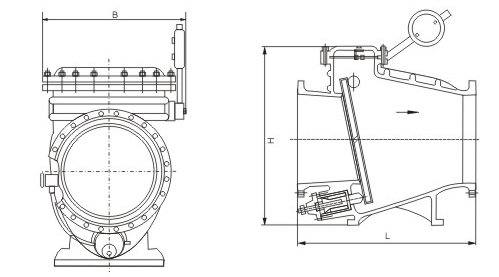

【HH44X微阻缓毕止回阀】连接尺寸

公称通径 DN(mm)	连接尺寸（mm）			公称通径 DN(mm)	连接尺寸（mm）
	L	H	B		L	H	B
50	230	300	270	300	700	730	580
65	290	320	290	350	800	820	630
80	310	354	300	400	900	920	700
100	350	350	320	450	1000	950	800
125	400	380	340	500	1100	1100	900
150	480	500	410	600	1300	1200	990
200	500	580	450	700	1400	1550	1120
250	600	670	550	800	1500	1700	1300
