【J61Y锻钢自密封截止阀】产品介绍
J61Y锻钢自密封截止阀主要用来接通或截断管路中的介质，一般不用于调节流量，可广泛用于自来水、污水、建筑、石油、化工、食品、纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
【J61Y锻钢自密封截止阀】结构特点
锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
【J61Y锻钢自密封截止阀】标准规范
设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、APl598

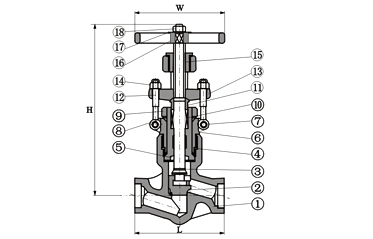

【J61Y锻钢自密封截止阀】零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304 | A182F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 密封圈 | A182F304L | A182F316L | ||
| 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L |
| 6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 销钉 | A276420 | A182F304 | ||
| 8 | 垫圈 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料压套 | A2７6420 | A182F304 | ||
| 12 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 13 | 填料压板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
| 15 | 阀杆螺母 | A276 410 | |||
| 16 | 手轮 | A197 | |||
| 17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 油嘴 | 铜 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
【J61Y锻钢自密封截止阀】连接尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
